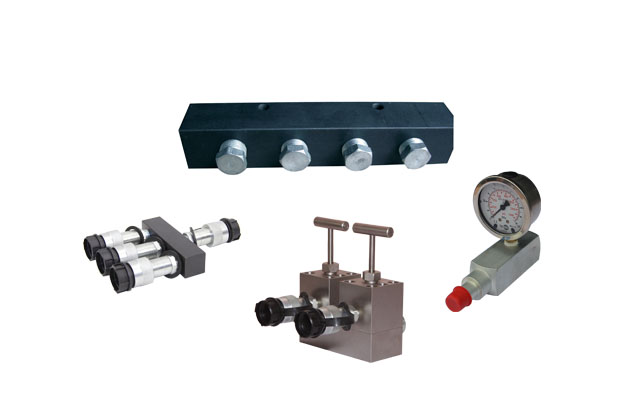

常用超高压系统元件
所有阀的额定工作压力为700Bar；管装式阀采用NPT接口，防止在额定压力下泄露。

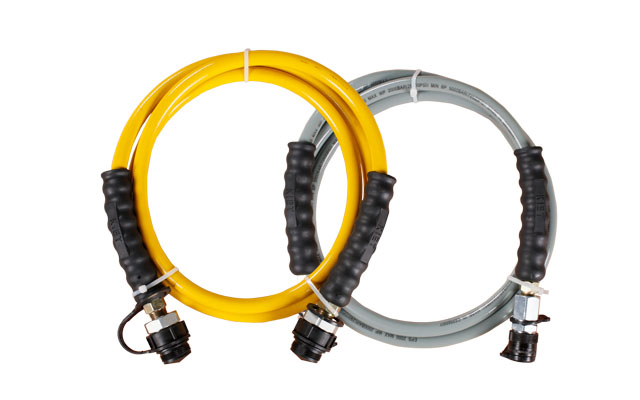

超高压软管
超高压软管特点：
- 四层设计，其中两层为高强度钢丝编织层，塑料包层的尼龙软管；
- 用于要求严格的场所，4倍安全系数；
- 重量轻，体积小，可弯曲半径大；
- 压力下体积膨胀小。
超高压软管技术参数：
| 型号 | 软管接头 | 软管长度 （m） | 最高压力 （Mpa） | |
| 端头1 | 端头2 | |||
| JH7418 | 1/4〞NPT | 1/4〞NPT | 1.8 | 100 |
| JH7430 | 3 | 100 | ||
| JH7445 | 4.5 | 100 | ||
| JH7460 | 6 | 100 | ||
| JH7490 | 9 | 100 | ||
| JH74120 | 12 | 100 | ||
| JH7818 | 3/8〞NPT | 3/8〞NPT | 1.8 | 100 |
| JH7830 | 3 | 100 | ||
| JH7845 | 4.5 | 100 | ||
| JH7860 | 6 | 100 | ||
| JH7890 | 9 | 100 | ||
| JH78120 | 12 | 100 | ||
| JH8430 | 1/4〞BSP | 1/4〞BSP | 3 | 180 |
| JH8460 | 6 | 180 | ||
| JH8490 | 9 | 180 | ||
| JH9430 | 1/4〞BSP | 1/4〞BSP | 3 | 280 |
| JH9460 | 6 | 280 | ||
| JH9490 | 9 | 280 | ||

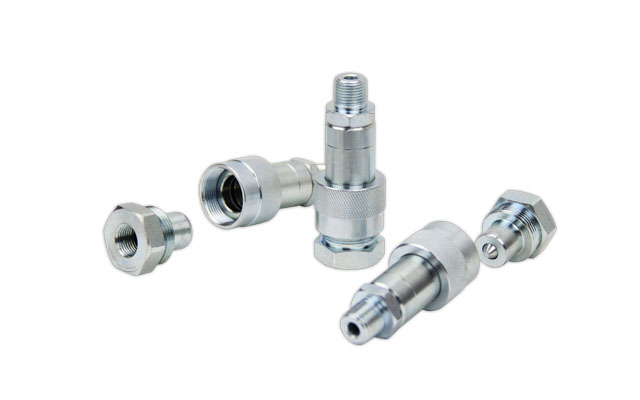

快速接头
快速接头特点：
- 3/8 大流量接头；
- 安装大多数WREN液压千斤顶的标准件；
- 特色为“推-接”操作；
- 1/4 常规接头。
快速接头技术参数：
| 型号 | 最高 压力 | 雄接头 | 雌接头 | 连接形式 | 尺寸 | J | ||||||
| A | B | C | D | E | F | G | ||||||
| C901 | 70Mpa | C9012 | 螺旋 | 72.5 | 42 | 1/4〞NPT | 28.5 | 24 | 19 | 22 | ||
| C901 | C9011 | 螺旋 | 72.5 | 42 | 1/4〞NPT | 28.5 | 24 | 19 | 22 | |||
| C902 | 70Mpa | C9022 | 螺旋 | 82 | 71.5 | 3/8〞NPT | 35 | 35 | 32 | 24 | ||
| C902 | C9021 | 螺旋 | 82 | 71.5 | 3/8〞NPT | 35 | 35 | 32 | 24 | |||
| C116 | 150Mpa | C1162 | 卡套 | 37 | 23 | 1/4〞BSP | 22 | 25.4 | 18.7 | |||
| C116 | C1161 | 卡套 | 58.3 | 27 | 1/4〞BSP | 24 | 27.7 | |||||
| C125 | 200Mpa | C1252 | 卡套 | 66.8 | 30 | 1/4〞BSP | 24 | 25.4 | ||||
| C125 | C1251 | 卡套 | 38 | 23 | 1/4〞BSP | 22 | 27.7 | 17.7 | ||||

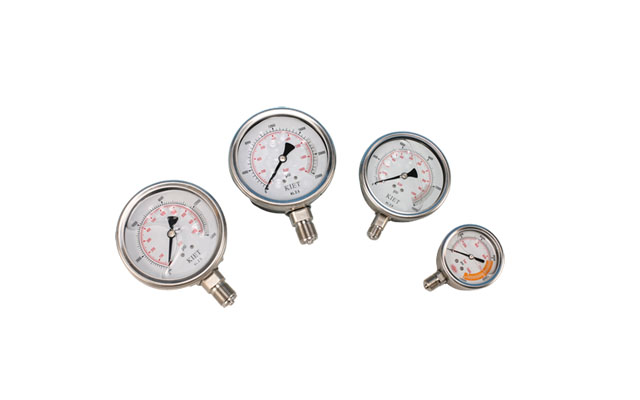

硅油填充型压力表
硅油填充型压力表特点：
- 标准双刻度显示psi和MPa；
- 所有的压力传感部件都用硅油密封与防潮，保证经久耐用；
- 包括安全密封圈与压膜。
硅油填充型压力表技术参数：
| 型号 | 表面尺寸 （㎜） |
压力表接口 | 量程 （Mpa） |
| FY-GN067 | 63 | 1/4″NPT | 0-70 |
| FY-GN0610 | 63 | 1/2″BSP | 0-100 |
| FY-GG1010 | 100 | 1/2″BSP | 0-100 |
| FY-GG1016 | 100 | 1/2″BSP | 0-160 |
| FY-GG1020 | 100 | 1/2″BSP | 0-200 |
| FY-GG1025 | 100 | 1/2″BSP | 0-250 |
| FY-GG1030 | 100 | 1/2″BSP | 0-300 |
