驱动式液压扭矩扳手

驱动式液压扭矩扳手被广泛应用于石油、石化、天然气、电力（核电、火电、风电、水电）、采矿、船舶、冶金、重型机械、铁路、水泥、建筑、航空航天等。

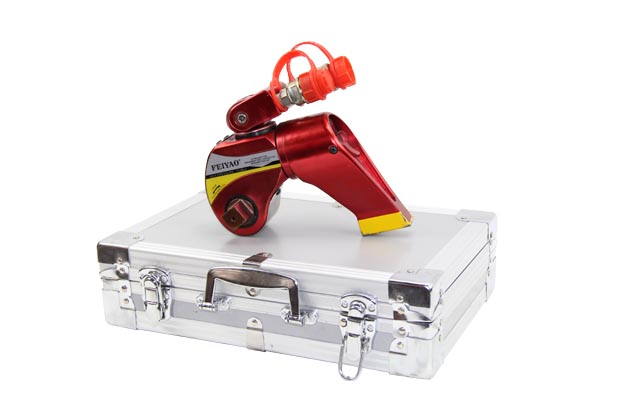

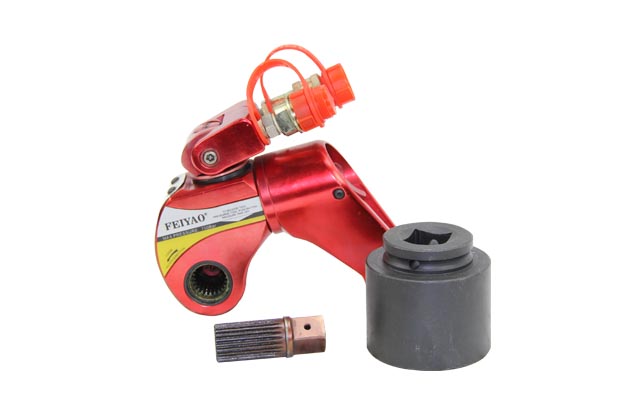

  • 驱动式液压扭矩扳手

主要参数

最大扭矩
128305Nm
螺栓直径
16~115mm
螺母对边
24~165mm

驱动式液压扭矩扳手特点：

  • 采用高科技航天材料（铝钛合金）及超高强度合金钢制造，一体成型机身，全面加强机身强度、韧性；
  • 可360°×180°旋转的油管接头，无使用空间限制，自由；
  • 操作扳手式锁扣，轻松按动，可随心所欲地将360°微调式反作用力臂定位于坚固支点上；
  • 驱动式液压扭矩扳手采用精密棘轮，精度高达±3%；

驱动式液压扭矩扳手技术参数：

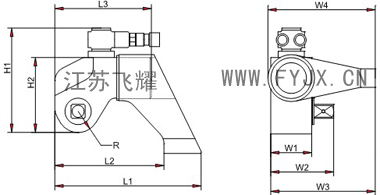

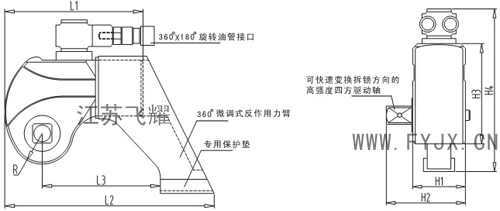

驱动式液压扭矩扳手结构图

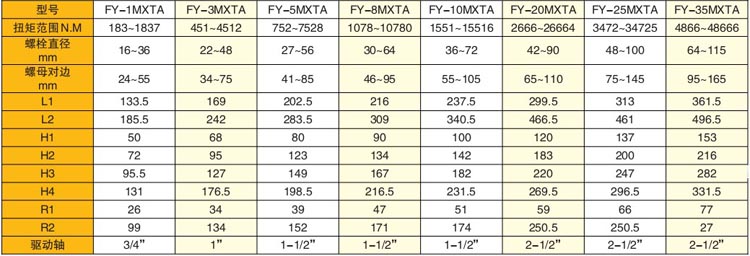

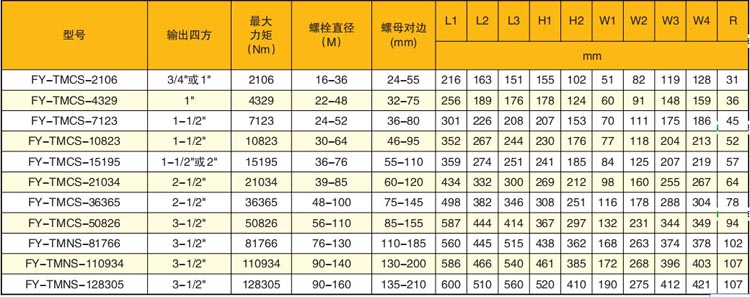

驱动式液压扭矩扳手技术参数表

驱动式液压扭矩扳手应用场合：

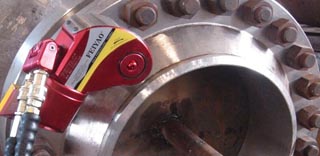

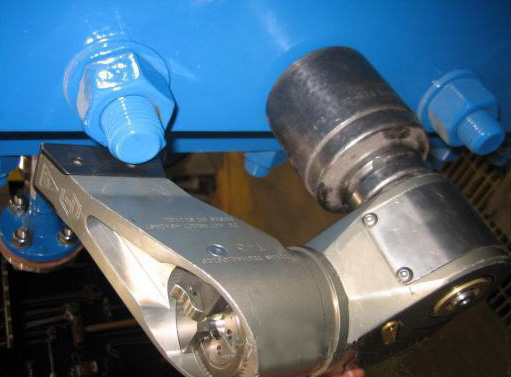

驱动式液压扭矩扳手现场应用 驱动式液压扭矩扳手用于化工厂高压容器螺母拆卸检修

钢制驱动式液压扭矩扳手

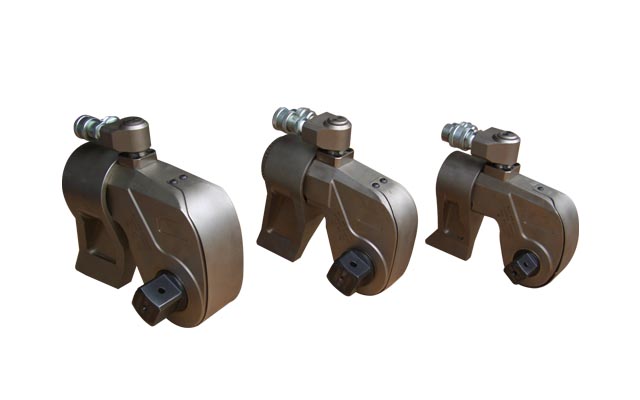

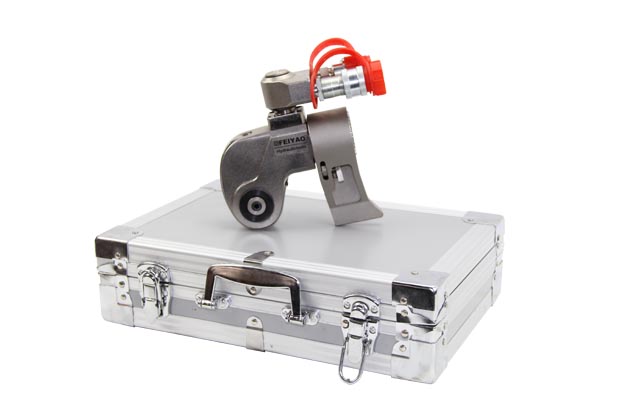

  • 钢制驱动式液压扭矩扳手

主要参数

最大扭矩
34079Nm
套筒尺寸范围
15~255mm
方驱
3/4~2 1/2inch

钢制驱动式液压扭矩扳手特性：

  • 360°插接式，可多个位置支撑反作用力臂；
  • 钢制驱动式液压扭矩扳手方驱采用按钮释放，能够快速地切换拧紧和拆卸状态；
  • 油缸和动力头外形小、重量轻、结构紧凑、操作半径小、适合于空间狭小的应用场合；
  • 细牙设计的棘轮棘齿防止卡紧；
  • 紧凑、高强度一体式设计保证操作半径非常小；
  • 重量轻、人体工程学设计，操作方便，即使在空间受限的场合使用也很方便；
  • 不错的强度 重量比和扭矩 重量比；
  • 单次操作螺母转角大，油缸快速回程，工作效率高；
  • 所有钢制驱动式液压扭矩扳手表面经过镀镍处理具有良好的防腐性能；
  • 较少数量的运动部件；
  • 维护简单、方便，无需专用工具；
  • 恒定的扭矩输出为扳手整个扭转过程提供了高的精确度；
  • 扳手单次操作旋转角大及快速的回程；
  • 钢制驱动式液压扭矩扳手反作用力在一条直线上，减少内部扭矩，提高精度；

钢制驱动式液压扭矩扳手技术参数：

钢制驱动式液压扭矩扳手参数表

钢制驱动式液压扭矩扳手应用场合：

钢制驱动式液压扭矩扳手用于船舶设备螺母拆卸检修 钢制驱动式液压扭矩扳手用于船舶设备螺母拆卸检修

全自动液压扭矩扳手

所有液压扳手表面经过镀镍处理具有良好的防腐性能。较少数量的运动部件。全自动液压扭矩扳手维护简单、方便，无需专用工具。

  • 全自动液压扭矩扳手

主要参数

最大扭矩
128305Nm
螺栓直径
16~160mm
螺母对边
24~210mm

全自动液压扭矩扳手特点：

  • 360°插接式，可多个位置支撑反作用力臂；
  • 方驱采用按钮释放，能够快速地切换拧紧和拆卸状态，油缸和动力头外形小、重量轻、结构紧凑、操作半径小、适合于空间狭小的应用场合；
  • 细牙设计的棘轮棘齿防止卡紧；
  • 紧凑、高强度一体式设计保证操作半径非常小；
  • 重量轻、人体工程学设计，操作方便，即使在空间受限的场合使用也很方便；
  • 具有不错的强度-重量比和扭矩-重量比；
  • 单次操作螺母转角大，油缸快速回程，工作效率高；
  • 恒定的扭矩输出为全自动液压扭矩扳手整个扭转过程提供了高精准度；
  • 扳手单次操作旋转角度大及快速的回程；

全自动液压扭矩扳手技术参数：

全自动液压扭矩扳手示意图全自动液压扭矩扳手技术参数表

全自动液压扭矩扳手应用场合：

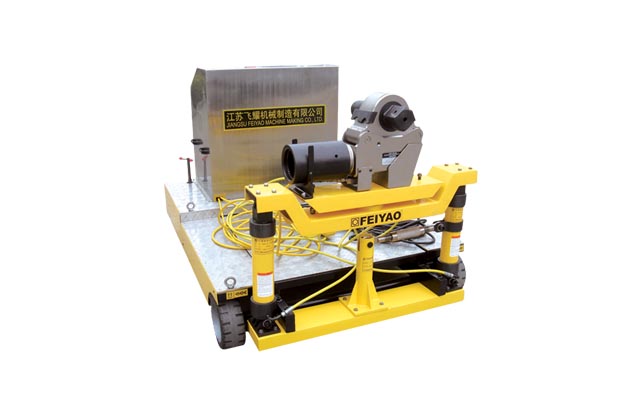

全自动液压扭矩扳手现场应用图 长江电力葛洲坝水力发电厂定制水轮机叶片螺栓M160拆装专用全自动液压扭矩扳手。

驱动式液压扭矩扳手专用套筒

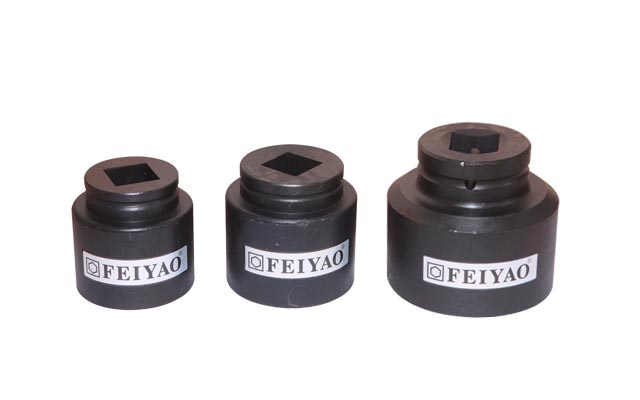

  • 驱动式液压扭矩扳手专用套筒

驱动式液压扭矩扳手专用套筒特点：

  • 采用高级铬钼钢材料制造；
  • 采用标准热处理过程，终身保用。

驱动式液压扭矩扳手专用套筒技术参数：

驱动式液压扭矩扳手专用套筒示意图

3/4〞方孔（FY-2MXTA扭矩扳手专用套筒）

型号 螺栓规格M 螺母对边㎜ L1 L2 D1 D2
FY-S24-F19 M16 24 54 32 40 40
FY-S27-F19 M18 27 54 32 42 42
FY-S30-F19 M20 30 54 33 46 44
FY-S34-F19 M22 34 54 32 48 44
FY-S36-F19 M24 36 57 32 53 44
FY-S41-F19 M27 41 58 33 60 44
FY-S46-F19 M30 46 63 36 66 44
FY-S50-F19 M33 50 65 40 71 44
FY-S55-F19 M36 55 70 45 77 54

1〞方孔（FY-5MXTA扭矩扳手专用套筒）

型号 螺栓规格M 螺母对边㎜ L1 L2 D1 D2
FY-S34-F25 M22 34 59 32 58 58
FY-S36-F25 M24 36 62 32 59 59
FY-S41-F25 M27 41 65 38 67 54
FY-S46-F25 M30 46 65 38 74 54
FY-S50-F25 M33 50 70 43 79 60
FY-S55-F25 M36 55 80 52 84 60
FY-S60-F25 M39 60 85 57 89 60
FY-S65-F25 M42 65 85 58 98 70
FY-S70-F25 M45 70 90 62 104 70
FY-S75-F25 M48 75 95 65 108 70

1-1/2〞方孔（FY-8、10、16、20MXTA扭矩扳手专用套筒）

型号 螺栓规格M 螺母对边㎜ L1 L2 D1 D2
FY-S27-F38 M27 41 85 44 74 74
FY-S46-F38 M30 46 85 44 74 74
FY-S50-F38 M33 50 90 45 79 79
FY-S55-F38 M36 55 90 45 84 84
FY-S60-F38 M39 60 100 45 94 94
FY-S65-F38 M42 65 100 45 98 80
FY-S70-F38 M45 70 105 50 104 80
FY-S75-F38 M48 75 110 50 118 85
FY-S80-F38 M52 80 115 55 118 90
FY-S85-F38 M56 85 125 60 128 90
FY-S90-F38 M60 90 125 60 139 90
FY-S95-F38 M64 95 130 65 139 90
FY-S100-F38 M68 100 135 70 144 90
FY-S105-F38 M72 105 135 70 149 90
FY-S110-F38 M76 110 135 70 158 90
FY-S115-F38 M80 115 135 70 159 90
FY-S120-F38 M85 120 135 70 168 95
FY-S130-F38 M90 130 155 93 189 95

2-1/2〞方孔（FY-27、39、50、60MXTA扭矩扳手专用套筒）

型号 螺栓规格M 螺母对边㎜ L1 L2 D1 D2
FY-S55-F63 M33 55 100 57 86 114
FY-S60-F63 M39 60 100 52 119 119
FY-S65-F63 M42 65 100 52 119 119
FY-S70-F63 M45 70 120 67 128 128
FY-S75-F63 M48 75 120 67 128 128
FY-S80-F63 M52 80 130 71 128 128
FY-S85-F63 M56 85 130 71 128 129
FY-S90-F63 M60 90 140 73 139 139
FY-S95-F63 M64 95 140 73 139 139
FY-S100-F63 M68 100 140 81 149 130
FY-S105-F63 M72 105 150 89 149 130
FY-S110-F63 M76 110 150 90 158 130
FY-S115-F63 M80 115 150 98 168 130
FY-S120-F63 M85 120 150 98 178 130
FY-S130-F63 M90 130 170 98 188 130
FY-S135-F63 M95 135 170 114 198 130
FY-S145-F63 M100 145 170 122 210 152
FY-S150-F63 M105 150 190 140 216 152
FY-S155-F63 M110 155 190 140 229 152
FY-S165-F63 M115 165 190 140 241 152

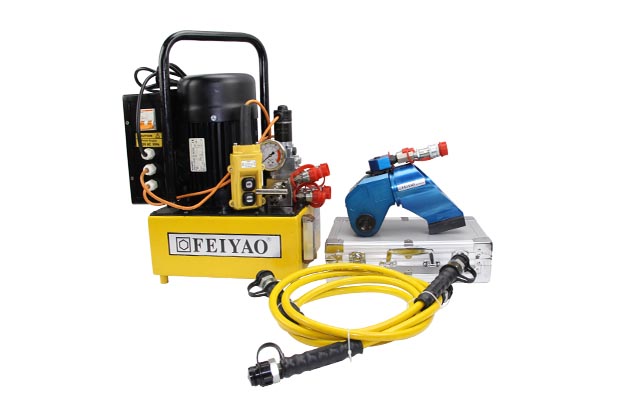

液压扳手推荐专用电动液压泵站
  • 液压扳手专用电动液压泵站

    液压扳手专用泵站，可选电磁换向或手动换向，我们推荐电磁换向，速度快，精度高，节省人力。
