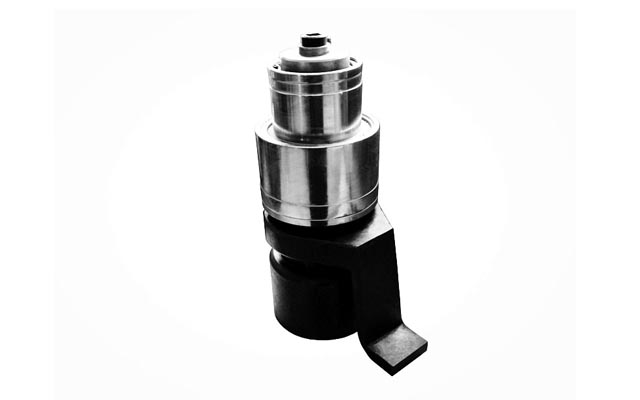

力矩倍增器

在工业设备安装或检修时,紧固和拆卸大规格螺帽非常困难,尤其在操作者难以施力的环境中(如设备周围空间小;无法使用加力杆及各类敲击扳手或野外管路,铁路无电源等情况下),这一难题更为突出,本公司科研人员经过多年的设计研发生产国内外最先进的力矩放大扳手,解决这一大难题。

  • 力矩倍增器

主要参数

最大扭矩
20000Nm
螺栓直径
M20~80mm
螺母对边
30~135mm

力矩倍增器特点:

  • 该机适用于空间狭小螺母拆装的施工场合,轻巧方便的手工操作;
  • 行星齿轮结构产生大扭矩输出,反作用支脚可360°任意调整;
  • 可互换不同规格的套筒,适用多种大直径螺栓螺母。最小的工具直径,最大的力矩输出,产品系列化设计,适用范围更广。

力矩倍增器技术参数:

型号 FY-FDB-15 FY-FDB-20 FY-FDB-35 FY-FDB-55 FY-FDB-75 FY-FDB-100 FY-FDB-150 FY-FDB-200
最大扭矩(Nm) 1500 2000 3500 5500 7500 10000 15000 20000
传动比 4.8 14 17 19 22 61 74.8 96.8
输入方头(㎜) 12.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7
输出方头(㎜) 25 25 30 35 40 50 55 60
适用螺栓(㎜) M20-30 M22-36 M30-45 M36-52 M42-60 M52-68 M60-76 M72-80
螺母对边(㎜) S30-46 S32-55 S46-70 S55-80 S65-90 S80-105 S90-115 S105-135
外形尺寸(㎜) 80×80×119 74×74×147 95×95×162 105×105×190 115×115×210 134×134×244 146×146×305 146×146×325
重量 (㎏) 2.6 3.9 5.5 7.5 10 17 25 31

扭矩倍增器

在电力、石油、机械、交通造船等行业的各种螺栓副(特别是大直 径)的紧固和拆卸是很费力的,且手动很难控制其扭矩精度,力矩放大 扳手能将输入的扭矩放大4-60倍,能方便获得大扭矩的定扭矩输出, 很轻便地完成紧固或拆卸螺母及紧固螺栓工作,且使多个螺栓达到受 力一致的紧固效果,尤其适合操作环境小,不准用电等场合使用。

  • 扭矩倍增器

主要参数

最大扭矩
12000Nm
齿轮比
1:4~1:60

扭矩倍增器特性:

  • 反作用脚可360°任意调整;
  • 无需气源、电源,使用方便;
  • 较小的尺寸适合使用在工作环境较差或管类凸缘;
  • 从高张力齿轮条产生反作用力;
  • 反作用力臂可滑动到齿条的旁边,以适合放置各种不同长度的套筒;
  • 反回弹安全装置,操作时更安全,更方便;
  • 行星齿轮结构产生大扭矩输出。

扭矩倍增器技术参数:

扭矩倍增器示意图

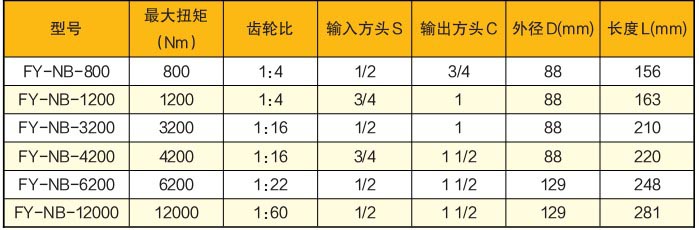

扭矩倍增器技术参数
