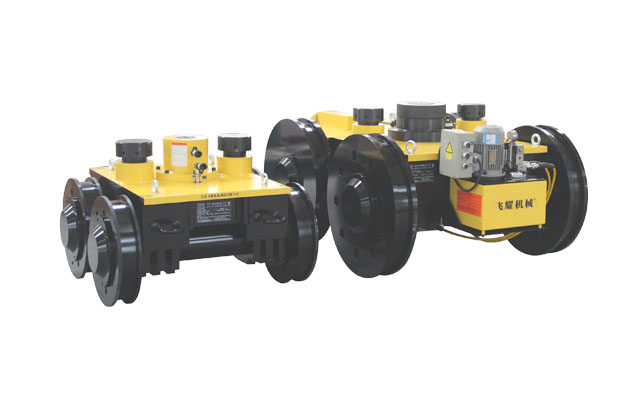

船用液压运输小车
船用液压运输小车是一种用于轨道式平移液压设备,被广泛用于造船、冶金等行业。船用液压运输小车采用PLC控制,具有同步顶升,同步行走的功能,智能化的操作界面解决了传统设备自动化程度低,人力劳动密集,操作复杂,安全性得不到保证的问题。船用液压运输小车可以由四台或者多台组合而成,广泛用于各种超大尺寸、超大重量的部件的运输。
船用液压运输小车被广泛用于造船行业,通过对数台小车的联动控制,可以灵活轻松的顶升并移动数千吨的设备的搬运。系统上配备有自平衡系统,可以通过局部增减小车数量,达到对重量分布及其不均的部件的平衡顶升移动。
可以实现对船体的拼接,由于小车是PLC控制的,调整精度得到了保证。在把船体运输到预定轨道后,可以通过调整局部油缸的高度实现船体分段的前后左右的倾斜,还可以通过控制两排小车的行走,进而控制前后的距离。实现空间六个维度的调整。该设备的应用使得造船效率更高,造船水平也得到了提升,安全性得到了保证。
船用液压运输小车也可以实现对整船的运输,包括船舶下水、检修。减少对卷扬机的应用,更加安全可靠,运载能力更强。
与平板车相比,同等吨位的平板车价格是船用液压运输小车的至少七八倍,而且不易实现自由组合,运输的吨位更大。
船用液压运输小车测试现场:
船用液压运输小车技术参数:
单台设备承载能力 T |
每套4台设备产品型号 | 垂直方向调整范围 mm |
水平方向调整范围 |
每台设备长宽尺寸 mm×mm |
顶部鞍座可转动角 ° |
单台设备整体重量 T |
100 | FY-3D-400 | 250 | 150 | 1200×1710 | 5 | 2.3 |
200 | FY-3D-800 | 250 | 150 | 1350×1930 | 5 | 2.8 |
300 | FY-3D-1200 | 250 | 150 | 1400×2150 | 5 | 3.4 |
400 | FY-3D-1600 | 250 | 150 | 1460×2180 | 5 | 4.0 |
500 | FY-3D-2000 | 250 | 150 | 1700×2180 | 5 | 4.6 |
600 | FY-3D-2400 | 250 | 150 | 1700×2180 | 5 | 5.8 |
