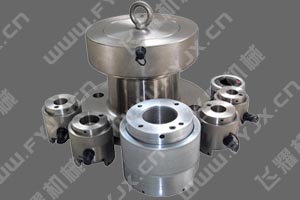

FY-M液压螺栓拉伸器

FY-M液压螺栓拉伸器应用领域:
液压螺栓拉伸器用于各种高强度螺栓的预紧和拆卸,螺栓预紧精度高,预紧力均匀,是大型加工机器,石油化工设备,电力设备,化工合成塔封盖等螺栓同步预紧的理想工具。
FY-M液压螺栓拉伸器使用示意图1 FY-M液压螺栓拉伸器使用示意图2
拉伸螺栓 锁紧螺母

FY-M液压螺栓拉伸器参数表:
型号 规格
M
拉伸器尺寸
支承圈尺寸
油压面积 工作压力
Mpa
拉伸力
KN
顶紧力
KN
FY-M30-3.5 M30×3.5 105×55 74×62×35 24.54 60.7 157 251
FY-M36-4 M36×4 115×55 86×62×40 30.60 71.8 230 366
FY-M39-4 M39×4 120×55 94×68×45 35.60 73.66 275 401
FY-M42-4.5 M42×4.5 140×68 110×74×50 50.34 59.4 315 502
FY-M48-5 M48×5 155×68 128×84×55 53.00 73.35 415 659
FY-M56-5.5 M56×5.5 175×70 140×100×65 68.90 79.1 576 909
FY-M64-6 M64×6 195×70 150×110×75 94.20 68 762 1198
FY-M72-6 M72×6 225×78 152×129×80 125.0 76.3 991 1551
FY-M80-6 M80×6 230×80 190×142×95 159.54 72.7 1247 1946
FY-M90-6 M90×6 270×90 200×160×95 213.50 69.8 1605 2504
FY-M100-6 M100×6 280×100 220×170×110 226.00 74.3 2011 3136
FY-M110-6 M110×6 300×110 240×186×115 275.50 74.57 2469 3834
FY-M120-3 M120×6 330×120 2260×200×130 371.00 66.63 2911 4614
FY-M130-6 M130×6 340×130 270×214×140 388.58 74.9 3346 5452
FY-M140-6 M140×6 370×140 300×232×150 452.16 75.2 3832 6361
FY-M150-6 M150×6 420×140 306×248×160 647.60 60.60 4415 7329
FY-M160-6 M160×6 430×155 320×254×170 371.00 61.89 5184 8377
FY-M170-6 M170×6 478×180 350×282×180 803.00 63.3 5811 9237
FY-M180-6 M180×6 480×170 360×282×190 876.00 35.4 6617 10410
FY-M190-6 M190×6 500×180 370×292×200 1036.00 82 7395 11624
FY-M200-6 M200×6 530×200 390×304×210 1170.00 81 8221 12928
FY-M210-6 M210×6 550×220 410×340×225 1236 95-120 8850 13890
FY-M220-6 M220×6 570×230 425×355×235 1302 100-125 9680 14980

关于螺栓拉伸器的详细定制参数,请参考:《非标螺栓拉伸器产品定制
