PLC控制全自动预应力智能张拉设备
PLC控制全自动预应力智能张拉设备根据国内外先进技术结合我国实际情况而研制的产品，配以本公司生产的智能张拉设备，完成张拉功能（也可作顶升之用）。操作简便，维修保养容易。主要适用各种预应力混凝土结构施工及公路、铁路、电站、桥梁建设、岩土锚固、滑坡治理、大型重物整体提升、超重大件连续顶推、过盈配合机具的拆卸等等。
广泛应用于先张法、后张法的预应力混凝土结构的构件、桥梁、水工机构、核电站安全壳、岩土锚固、坝基锚固等工程中。
主要参数
- 承载能力
- 5~100T
- 工作行程
- 50~250mm
- 本体高度
- 208~473mm
PLC控制全自动预应力智能张拉设备特点：
- 双作用设计，液压复位；
- 空心柱塞的设计用于推和拉的工况；
- 装有安全阀防止超高压引起损坏；
- 柱塞镀硬铬，保证千斤顶的高寿命；
- 所有型号均含快速接头与防尘帽；
- 防尘圈减少污染，延长液压千斤顶寿命；
- 结构紧凑、重量轻、轴向长度短、钢绞线预留长度短、可节约钢绞线材料；
PLC控制全自动预应力智能张拉设备技术参数：
PLC控制全自动预应力智能张拉设备可选附件：
| 功能单元 | 系列及代码 | 技术特性与说明 | 技术参数 |
| 智能张拉主站 | FY型智能张拉主站 | 液压产品与嵌入式工业电脑的完美集成触摸屏操作，人机交互界面，WINDOWS系统针对后张法预应力张拉设计的专用张拉软件强大的数据库系统和权限管理功能 | 力同步精度：0.5% 力定位精度：0.25% 位移同步精度：1mm 千斤顶数量：1-2台 |
| 智能张拉泵站 | FY型张拉泵站 | 每台泵站可接入1-2个智能张拉千斤顶 具备PLC电气控制模块，可与主站联动控制 传感器与液压管线均采用标准快插式接口 标准快插式复合数据插口 |
工作压力：70MPa 千斤顶数量：1-2台 输入电压：380V 连接方式：快插连接 |
| 智能张拉千斤顶 | FY系列智能张拉千斤顶 | 双作用液压回程，能够快回缩 专为预应力张拉设计的数据库化智能千斤顶 集成位移传感器和独立测力计 标准快插式复合数据接口 |
额定压力：70MPa 承载能力：28-900Ton 油缸行程：200mm 输出电流：4-20mA |
| 数据通讯线 | FY系列数据通讯总线 | 连接张拉主站和张拉泵站，实现通讯传输采用工业级快插式连接 标准配置信号屏蔽层和防摩擦保护层 |
信号线长度：50，120m 可根据需要定制长度 |
| 传感器信号线 | FY系列传感器信号线 | 每个智能千斤顶采用一根复合传感器信号线 同时传输位移和力的信号 采用工业级快插接头连接 |
信号线长度：6、10m 输出电流：4-20mA |
| 液压软管 | FY系列液压软管 | 热塑保护层及钢丝编织层 具有3倍安全系数 配置耐油抗老化软管护套 |
额定压力：70MPa 软管通径6.4,9.7mm 软管长度：6-18m |
预应力全自动智能张拉设备常用清单：
| 功能单元 | 产品名称 | 数量 |
| 智能张拉主站 | FY智能张拉主站 | 1台 |
| 智能张拉泵站 | FY智能张拉泵站 | 1台 |
| 智能张拉千斤顶 | 150吨智能张拉千斤顶 | 2台 |
| 数据通讯线 | 50米PROFIUS/DP长数据通讯 | 1根 |
| 6米TRVV长传感器通讯线 | 2根 | |
| 液压软管 | 6m长液压软管 | 4根 |
PLC控制全自动预应力智能张拉设备应用场合：
本产品主要用于开挖地下管道、涵洞隧道等施工，野外作业适用性强、故障率低、系统优化设计。依靠大吨位液压千斤顶的顶升能力，将管道平稳移动，人工掏土,逐段顶进，操作简便，经济实惠，在顶管工程中广泛采用。
通用型预应力穿心式千斤顶
FY-YDC通用型预应力穿心式千斤顶是一种通用性强的张拉机具，以主机为主，当配用不同的附件时，可适用于张拉YM型、OVM型、HVM型、XYM型号及各种型锚具，广泛用于先张法和后张法的预应力施工工程。
FY-QYC270、FY-QYC300型千斤顶是一种前卡式、多用途的预应力张拉设备，操作方便。主要用于单孔张拉，又可用于多孔预紧、张拉和排障，并能适用于多种规格尺寸的高强钢丝束及钢绞线。
主要参数
- 张拉力
- 270~4600KN
- 张拉行程
- 200mm
- 穿心孔径
- 18~190mm

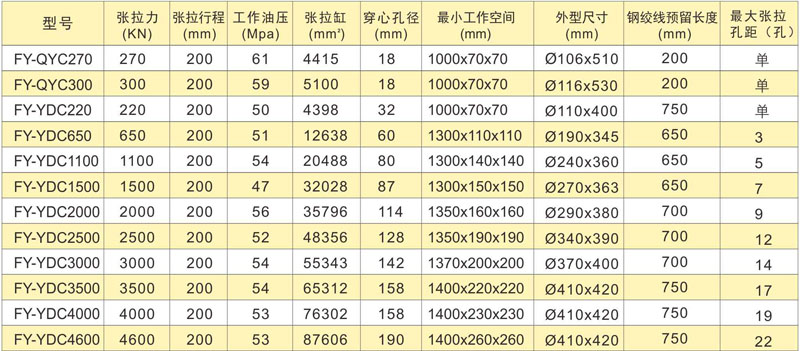

通用型预应力穿心式千斤顶技术参数：
备注： 1、选购时，同时考虑张拉力和穿心孔径是否满足工作需要。 2、重推比系指顶重（按公斤计算）与顶的推力（按吨计算）之比。 3、FY-YDC-650千斤顶可以完成精轨螺纹筋、粗钢筋及拉杆锚的张拉。
通用型预应力穿心式千斤顶应用场合：

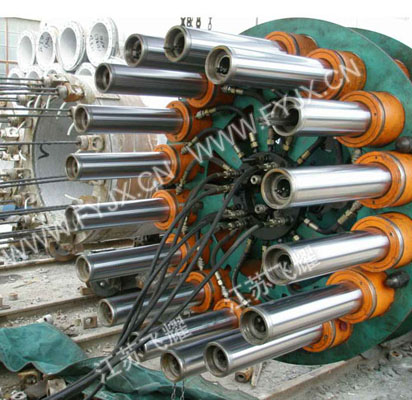

大型管桩钢绞线同步张拉预紧
