多点同步控制器

多点同步控制器

可满足多台系统串联使用,特点是全部控制信号,通过PROFIBUS/DP高速工业总线传输,使得各部分之间的连线数目大大减少,改善了系统的控制性能,提高了系统的可靠性。控制器主要是西门子PLC可编程控制器组成。



通讯总线

通讯总线

多组系统串联时使用。

可根据项目现场需求,选择长度,常用规格有10米、20米、30米、50米长。

重型快插接头。

位移传感器

位移传感器

型号:FY-DS-15

测量行程:500mm、1000mm、1500mm、2000mm。

测量精度:0.5%。

工作电压:24VDC。

防护等级:IP65。

推挽输出。



位移传感器信号线

位移传感器信号线

4芯拖链屏蔽电缆。

工业级航空插头。

可根据项目现场需求,选择长度,常用规格有10米、20米、30米、50米长。

电磁换向阀

电磁换向阀

瑞士BIERI电磁阀,标准压力70Mpa。

对液压油的清洁度要求较高。

WV700-6-24系列。



压力传感器

压力传感器

型号:FY-PRC-905。

量程0-70Mpa。

温度:-20~85°。

精度:0.2%FS。

输入电压:24VDC。

输出:4~20MA。

螺纹接口:1/4NPT。

赫斯曼出线方式。

调速截止阀

调速截止阀

所有阀的额定压力位70Mpa,可用于多台千斤顶同时工作的液压调整。

管装式阀用NPT接口,防止额定压力下泄露。

油封为优质进口品牌,使用寿命时间长。

常用规格有:一拖一、一拖二、一拖四、一拖五。



节流阀V82

节流阀V82

控制千斤顶速度。

也作为截止阀用,以实时锁定负载。

可用于多只千斤顶同时工作的液压调整。

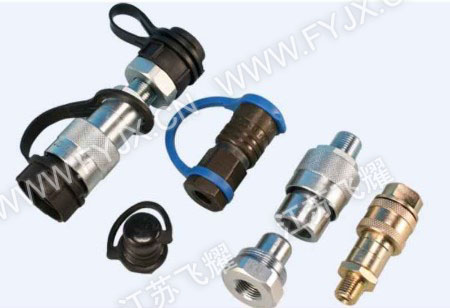

快速接头

快速接头

3/8”NPT大流量接头。

大多数飞耀液压千斤顶的标准件。

当空间与接口允许时,推荐用于所有的飞耀泵与液压千斤顶。

含可同时用于雌或雄接头的二合一防尘帽。

平面、零泄露操作保证最小泄露。

HTMA*认可的安全性与性能。

不可与低压接头互换。

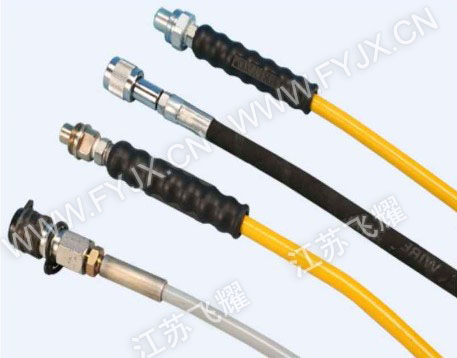

高压软管

高压软管

用于要求特殊的应用,安全系数为4:1,最大工作压力位700bar。

四层设计,其中两层为高强度钢丝编织层。

外部护层为聚氨酯材料,提供最大耐磨损能力。

压力下体积膨胀小,利于提高全系统的效率。

所有型号都配有波纹状橡胶护套防止损伤以提高寿命与耐用性。

警告:

不要超过700bar最高压力。

不要拔拉工作状态下的软管。




压力表

压力表

甘油填充(G系列)

双刻度读取bar和psi。

所有压力传感部件都被甘油密封与抗震以确保长寿命。

包含限压装置和压力等值膜。

压力表缓冲阀和针阀推荐用于重载应用中重载(H系列)。

多数应用的理想选择,特别是高循环和恶劣环境中。

当压力表不使用时,压力表缓冲阀和针阀可被推荐用作截止阀。
